Enet213Z產品簡介
Enet213Z為罩式結構的三遙饋線終端（FTU），適用于對架空線路的柱上分段開關、聯絡開關、分支線開關等需要進行配電自動化管理的場合，具備重要主干線、分支線、用戶分界點的故障自動隔離功能，可選配同時監測控制同桿架設的兩條配電線路及相應開關設備的功能。

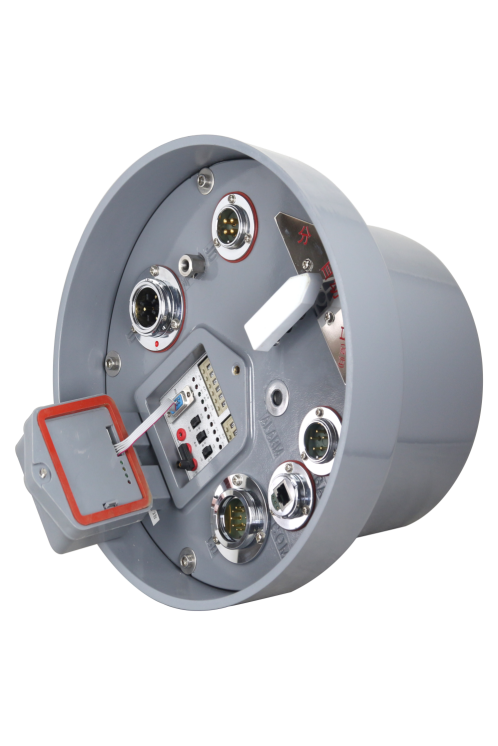

Enet213Z罩式三遙饋線終端
Enet213Z產品特點
Ø Enet213Z終端硬件平臺采用小型化、平臺化、模塊化、即插即用的設計思想，采用核心板+功能板的硬件設計平臺，核心板采用件功能強大的ARM+DSP工業級雙核CPU，運算能力強，功能易擴展；功能板通過FPGA的硬件可編程邏輯直控各子板相關功能。
Ø 基于IEC 61850標準規范進行功能建模，形成適用于任何拓撲結構的通用區域配電網的保護模型，采用抽象通信服務接口映射到具體的通信協議棧；基于擴展標識語言（XML）的變電站配置語言（SCL）對系統和終端設備進行配置。配電終端具有模塊清晰，功能擴展方便，通信互操作性強的優點。
Ø 終端采用模塊化、可擴展、低功耗、免維護的設計標準，適應復雜運行環境，具有高可靠性和穩定性。
Ø 終端內置高精度、寬范圍輸入的二次互感器，支持環網間隔單元獨立零序電壓、零序電流采集功能，采用了高精度的智能溫度補償策略解決高低溫下測量精度受環境影響問題。
Ø 終端內置安全芯片，與主站通訊支持硬件加密，所有報文全部采用密文發送，滿足國網對于網絡安全的要求，保障了設備、電網的安全。
Ø 終端具備內部集成電能量計量功能（可選擇配置線損模塊），滿足線損管理技術要求。
Ø 終端具備小電流接地選線功能，滿足單相接地故障檢測要求。
Ø 終端具備故障錄波功能，采用標準Comtrade1999格式存儲。錄波啟動條件可設置。
Ø 終端具備遠程運維護功能，支持遠程升級、遠程調取/修改參數、遠程調取裝置記錄、錄波等功能，滿足遠程運維功能統一管理的要求。
Ø 終端具備針對電磁和彈操機構具備不同的動作邏輯。
Enet213Z產品功能
Ø 遙測功能
交流采樣精度達0.2級，有功功率0.5級，無功功率1級。
Ø 遙控功能
遙控分合閘功能及遙控電池活化。
Ø 遙信功能
開關分位，合位，未儲能遙信接入，遙信分辨率不大于2ms，具備遙信防抖功能，防抖動時間可設，支持上傳帶時標的遙信變位信息，具備雙位置遙信處理功能，支持遙信變位優先傳送。
Ø 電能量采集和線損管理功能
具備電能量計算和存儲功能，包括正反向有功電量和四象限無功電量、功率因數；具備電能量數據凍結功能，包括定點凍結、日凍結、功率方向改變時的凍結數據。
Ø 直流采樣
兩路直流電壓采集功能，支持0~60V直流電壓輸入，根據客戶需求可以配置為4~20mA電流輸入采集。
Ø 參數設置
通過終端維護軟件、主站、液晶面板可對裝置參數進行設置和修改。
Ø 終端自檢功能
具備自診斷自恢復功能，當檢測到本身硬件故障，發出閉鎖信號同時閉鎖出口繼電器。
Ø 對時功能
可接收主站或者子站的對時命令，或接收網絡，北斗或GPS等對時命令，也可接收后臺，維護軟件等對時操作；斷電24小時內的時鐘誤差不超過2s。
Ø 數據存儲功能
具有歷史數據存儲功能，包括事件順序記錄（SOE）、遙信變位記錄（COS）、遠方和本地操作記錄、裝置異常記錄、遙測歷史數據記錄、錄波文件等信息。
Ø 運維功能
終端具備當?shù)丶斑h方操作維護功能，提供當?shù)卣{試軟件或人機接口，遵循統一的運維要求；支持主站對終端各單元的程序遠程升級，支持接收主站安全密鑰遠程下載。
Ø 安全防護功能
具備基于內嵌安全芯片實現的信息安全防護功能，安全防護功能包括雙向身份認證，遙控、參數配置等的簽名驗證和數據加密保護。
Ø 故障隔離功能
具備相間短路故障、不同中性點接地方式的接地故障處理功能，并上送故障事件，故障事件包括故障遙信信息及故障發生時刻開關電壓、電流值，故障時刻啟動錄波，支持錄波數據循環存儲64條，并支持上傳至主站；錄波內容應包含故障發生時刻前4個周波和故障發生時刻后8個周波的波形數據，錄波點數為80點/周波，錄波文件采樣標準Comtrade 1999格式，包含電壓、電流、開關位置等。
Ø 保護功能：
l 線路短路、線路接地、母線接地、PT斷線告警檢測
l 失壓過壓、過流一/二/三段、過載重載、零序一/二/三段方向告警/保護
l 反時限保護
l 非遮斷電流閉鎖
l 勵磁涌流檢測
l 三相一次重合閘、三相二次重合閘
l 合閘后加速、來電合閘、失壓分閘、雙側有壓閉鎖
